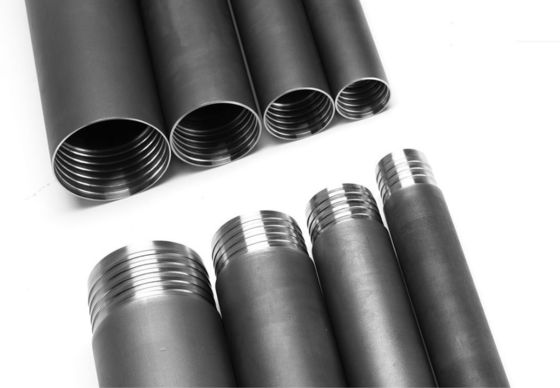

NQ/B Wire Line Core Barrel Assembly Wear Resistance Tear Inner Outer Tube (Tub internal luar yang tahan robek)

Adaptifitas tinggi terhadap ketahanan keausan dan robektabung dalam tabung luar

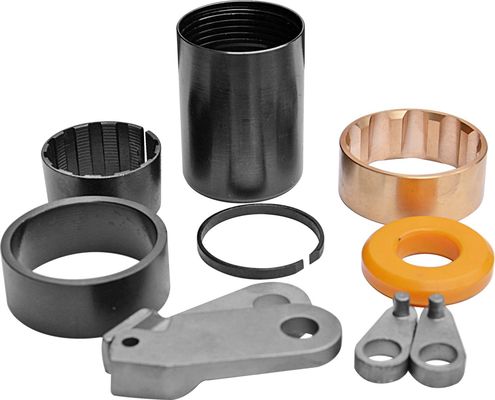

Kelompok tabung dalam tabung luar terdiri dari:
• Pengumpulan kepala
• Tabung dalam
• Kasus pengangkat inti
• Pengangkat inti
• Stop ring

Kepala Majelis
Rangkaian kepala menyediakan mekanisme kunci dan memutar ujung tombak untuk memungkinkan penyisipan dan pengambilan rangkaian tabung bagian dalam,sebuah rangkaian bantalan untuk memungkinkan tabung dalam tetap diam dan menghindari kerusakan sampel selama pengeboran, indikasi operasi tekanan cairan dan katup kontrol cairan.
Semua kumpulan kepala menggabungkan sebuah rangkaian katup penutupan yang menyediakan tekanan cairan
sinyal kepada operator bor ketika anggota katup dikompresi, menunjukkan tabung dalam penuh atau tersumbat
Inner-tube
Tabung dalam menangkap sampel inti saat pengeboran berlangsung. Beberapa tabung dalam dapat dirakit dengan kopling atau ekstensi untuk menerima sampel inti yang lebih panjang.
Kasus Core Lifter
Kasus pengangkat inti mencocokkan ke tabung dalam dan menempatkan pengangkat inti dalam soket kerucut yang mengontrol gerakan pengangkat inti.Kasus pengangkat inti bagian bawah di bagian dalam bit bor mentransfer beban pullback dari tali bor ke pengangkat inti sampai inti sampel pecah.

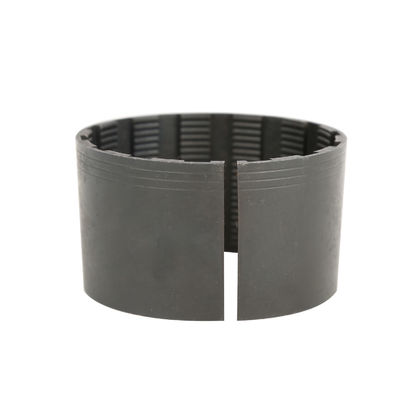

Pengangkat inti
Lifter inti adalah baja yang keras, kerah split dengan tubuh kerucut yang berpasangan dengan kerucut
Dalam operasi pemecahan inti, tali bor diangkat dari bawah dan sampel inti mulai meluncur keluar dari tabung dalam.Fitur pegangan pada permukaan bagian dalam pengangkat inti menangkap sampel inti bergerak dan menarik pengangkat inti ke arah ujung yang lebih kecil dari soket kerucut dalam kasus pengangkat intiPengangkat inti dipersempit terhadap sampel inti dan menyimpannya setelah pecah, memungkinkan pengambilan ke permukaan.

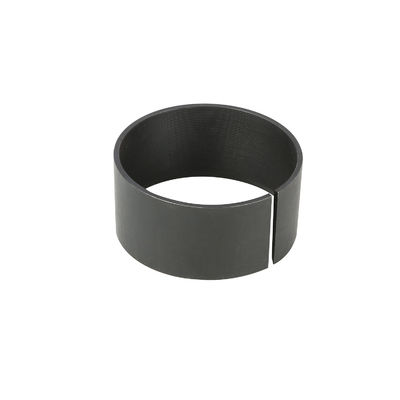

Berhenti berdering
Stop Ring adalah cincin snap baja yang diperkuat yang dirancang untuk duduk di alur kawin, dan mempertahankan pengangkat inti dalam kasus pengangkat inti.
